ภาค Level sensor
มีหน้าวัดระดับในบรรจุภัณฑ์ว่ามีระดับความสูงเป็นระยะทาง โดยใช้เซนเซอร์แบบอินฟราเรดที่มีตัวรับและตัวส่ง โดยตัวส่งจะทำหน้าที่ปล่อยแสงไปยังวัตถุหรือตัวแปรที่เราอยากทราบค่า (ในที่นี้คือน้ำแต่แสงจะไม่สามารถตรวจ น้ำได้ดังเราจึงใช้โฟมเป็นตัวตกกระทบแทน) จึงนั้นแสงที่ตกกระทบบนยังโฟมจะสะท้อนไปยังทิศทางต่างๆ ซึ่งตัวรับจะรับแสงที่สะท้อนกลับมา

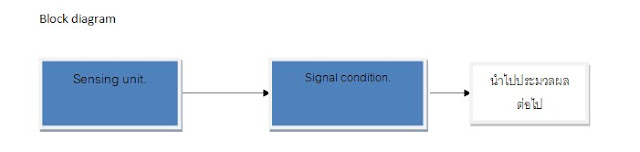

โดยเราจะแบ่งได้เป็น 2 บล็อกใหญ่ๆดังนี้
1. Sensing unit. จะเป็นเซนเซอร์อินฟราเรด GP2D120 ราคาประมาณ 530 บาทนี้หละครับ
2. Signal condition. ในบล็อกนี้จะมีวงจรภายในอีก เช่น วงจร summing , วงจร diff. amp และ วงจรกรอง(filter)
รายการอุปกรณ์
1. GP2D120
2. Resister 1 kΩ
3. Resisters 100 kΩ
4. Variable resister 500 Ω
5. Variable resister 10 kΩ
6. IC Lm 324
7. Connector
