Control Valve
หลักการทำงาน
การทำงานเป็นแบบ Continuous โดยการควบคุมตำแหน่งของวาล์วด้วยแรงดัน 1-5 V โดยเมื่อจ่ายแรงดันที่ SP เท่ากับ 1 V วาล์วจะปิดสนิทนั่นคือ 0% และเมื่อจ่ายSP เท่ากับ 5 V วาล์วจะเปิดเต็มที่คือ 100% ซึ่งก็คือ ควบคุมวาล์วโดยแรงดัน 1-5 V จะทำให้วาล์วเคลื่อนที่ได้จาก 0-100 %
ส่วนของวงจร Control Valve มีอยู่ 2 ส่วนหลักๆ ได้แก่
- วงจรคอนโทรล
- วงจร Drive

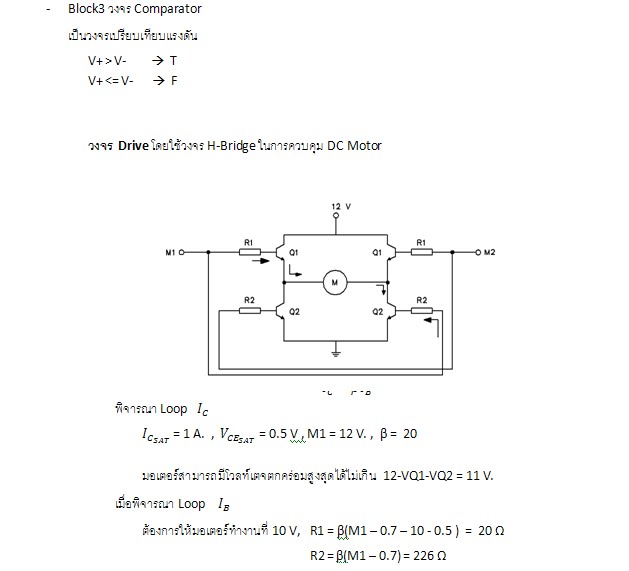

วงจรคอนโทรล แบ่งออกเป็น 3 Block หลักๆ ซึ่งแสดงดังรูปที่ 1.
- Block1 เป็นส่วนของเซนเซอร์ ประกอบด้วย
1. VR เป็น Variable resistor ติดอยู่กับวาล์วทำหน้าที่ตรวจจับตำแหน่งของวาล์วโดย เมื่อวาล์วเปลี่ยนตำแหน่ง จะได้ค่า Resistance ที่เปลี่ยนไป ซึ่ง Resistor นี้สามารถหมุนได้จาก 0-270 องศา และวาล์วหมุนจากตำแหน่งปิดสนิทจนถึงเปิดเต็มที่คือ 0-90 องศา เมื่อใช้เฟืองติดที่ Resistor และวาล์วมีจำนวนฟันเฟืองที่เท่ากันดังนั้นจะเช็คความต้านทานที่เปลี่ยนแปลง 90 องศาเพื่อเช็คตำแหน่งระหว่างปิดสนิทจนถึงเปิดเต็มที่ให้ได้แรงดัน 1-5 V
